方便的磁性测试

MagInspect 是一种经济高效的仪器，用于测量硬磁材料的磁滞曲线，精度接近永磁图。

特别适用于检测永磁材料，如铝镍钴/铁氧体/钐钴或钕磁材料。

MagInspect 可以取代记录仪

MagInspect 可以替代永磁图来确定材料的磁性。

MagInspect 是一种经济实惠且易于使用的测试仪器，可以使用脉冲方法记录磁化和退磁曲线。

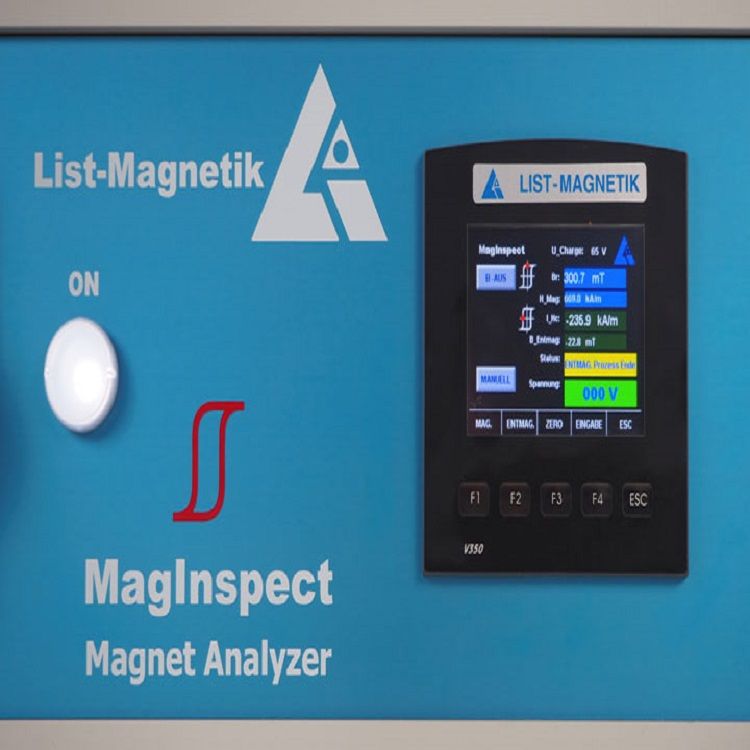

控制单元和外部脉冲探头配备了创新的测量电子设备。

一个特别的优点是，被测物体的几何形状在很大程度上是自由的 - 当使用图进行测量时，需要特殊的磁体几何形状。

典型的应用领域是

• 材料测试和质量控制
  测定材料的磁性

• 研发
  测试新材料/合金的磁性能

• 生产控制
  在生产过程中监控组件的磁化

• 文档
  记录磁体生产中的磁滞曲线

使用 MagInspect 测量参数

• 矫顽力 （I_Hc）：将材料的磁化强度降低到零所需的磁场强度

• 剩磁 （Br）：去除外部磁场后保留在材料中的剩余磁化

• 饱和磁化强度 （Ms）：材料可达到的磁化强度

• 磁滞曲线：表示磁场强度和磁化强度之间关系的曲线

MagInspect 测量方法

脉冲测量探头具有内置霍尔探头和新开发的测量电子元件，可以使用 16 位 A/D 转换器在高达 10 KHz 的范围内非常准确地记录霍尔探头的测量值。同时，安装充磁和退磁点线圈以产生充磁和退磁脉冲。控制单元产生单独的磁化或退磁脉冲，而探头的测量电子设备记录磁性材料的峰值磁场强度（H 值）和磁通值（B 值）。

整个测量序列是自动的，为磁化和退磁过程产生 10-13 个脉冲。可以在控制单元中选择磁性材料，以便使用正确的磁化和退磁参数。

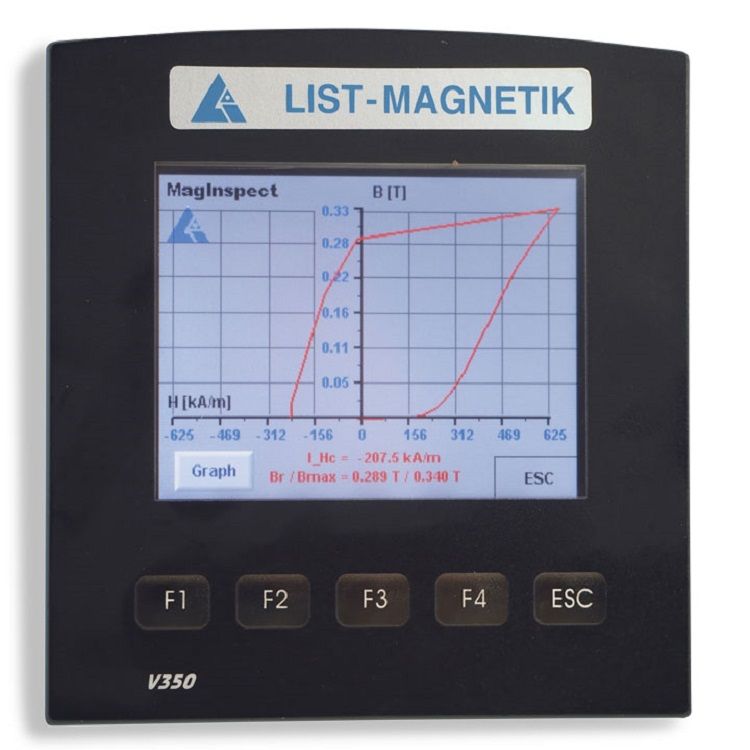

控制器根据各个 H 和 B 值逐步生成磁滞曲线，该曲线显示在彩色显示屏上。矫顽力 I_Hc 和剩磁 Br 是磁滞曲线的结果。

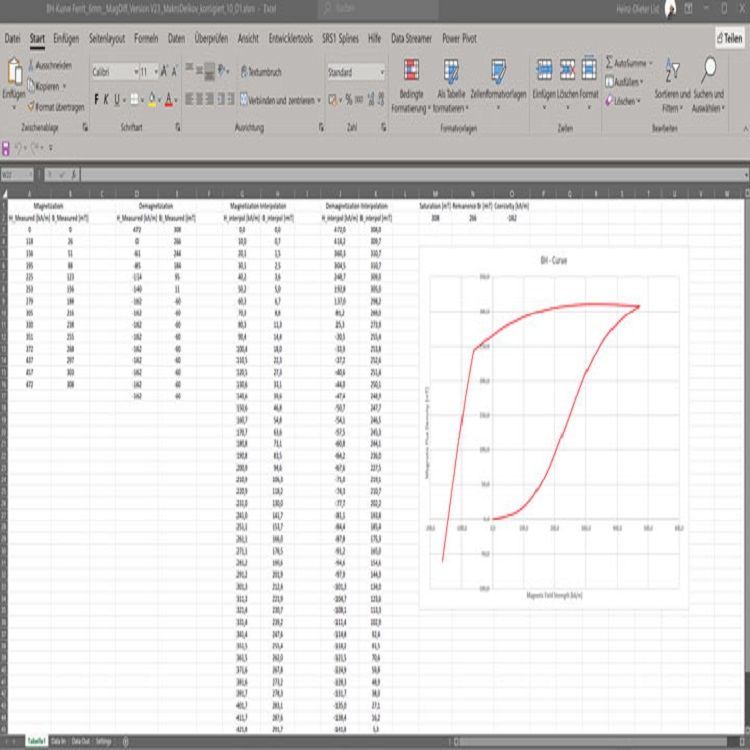

在该过程结束时，可以将值传输到 Microsoft Excel。Microsoft Excel 提供 DataStreamer 导入功能，可以直接从控制器传输数据。数学样条函数在 Excel 宏中实现，用于计算并显示准确的磁滞曲线。

在手动模式下确定 I_Hc 和 Br 值的快速方法，无需磁滞曲线

MagInspect 还提供了一种快速方法，用于比较材料的 Hc 值，以便在批量生产中进行质量控制。

快速方法可用于手动触发与磁性材料匹配的固定充磁和退磁脉冲;因此，I_Hc 和 Br 值直接显示在控制单元上。

MagInspect与Permagraph相比的优势

脉冲法实现了非常高的场强，用小探针使材料饱和。

不需要为不同的磁体几何形状配备特殊磁极插入件的复杂外部磁化轭。

脉冲法不需要补偿线圈来确定磁性材料的B值，因为每个脉冲都会完全衰减，在B测量期间不存在激励场。

小脉冲探头在很大程度上与磁体的几何形状无关；例如可以测量转子上的外部磁体。

MagInspect比永磁图便宜得多。
