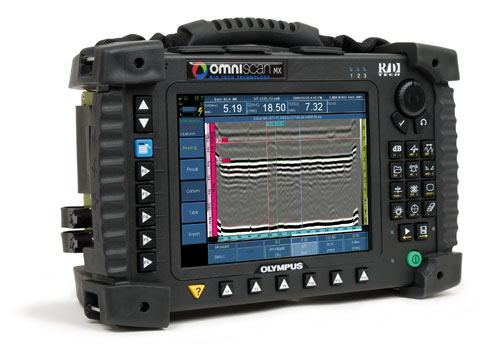

OmniScanMXUT，OmniScanMXUT，OmniScanMXUT
详细信息| 询价留言奥林巴斯OmniScanMXUT探伤仪OmniScan-MX-UT超声波探伤仪【奥林巴斯】
OmniScan MX UT可进行常规超声检测和自动检测，不仅支持编码B扫描、C扫描、完整的数据存储，还支持TOFD功能。这款仪器可同时使用TOFD和常规脉冲回波性能进行检测。
超声检测
衍射时差检测
衍射时差法（TOFD）是一种使用两个探头以一发一收模式进行检测的技术。TOFD探测并记录来自缺陷端部的衍射信号，从而进行缺陷探测和缺陷定量。TOFD数据显示在灰度图象B扫描视图中。TOFD检测方法符合ASME‑2235规范，覆盖范围宽，且对缺陷进行定量时无需考虑波幅。
- 单线扫查，进行全体积检测。
- 进行设置时，无需考虑焊缝结构。
- 对于各种缺陷都非常灵敏，且不受缺陷方向影响。
尽管TOFD是一种非常强大有效的检测技术，但由于两个检测盲区的存在，其覆盖范围又有局限性。两个盲区的位置在近表面和底面。
OmniScan® UT的检测可同时使用TOFD与常规脉冲回波方法。脉冲回波法可以覆盖盲区，从而弥补了TOFD的不足之处。
- TOFD检测。
- 45º脉冲回波法，用于从焊缝两侧对焊冠进行检测。
- 60º脉冲回波法，用于从焊缝两侧对焊根进行检测。
零度检测测量从工件反射到闸门中的超声回波的传播时间和波幅，以便对缺陷进行探测和测量。
- C扫描成像
- 带有C扫描后处理的完整A扫描记录
超声软件
全功能C扫描
- 监控每个闸门中的波幅、峰值位置、穿出闸门阈值位置和厚度。
- 自动闸门与前面的闸门同步，从而得到更大的厚度动态范围。
- A扫描数据存储和C扫描后处理功能。
- 可选IF闸门，用于界面跟踪同步、测量闸门，或TCG/DAC曲线。
- 射频信号上的正闸门或负闸门（闸门间彼此独立）。
- 8路可被完全配置的报警，用于单闸门或多闸门中的事件；滤波器，可设定单通道或多通道的事件次数。
- 用户可定制彩色调色板，用于波幅和厚度C扫描。
- 颜色可调，彩色调色板有256种颜色。
- 双轴***械编码功能，数据采集和***械扫查同步。
- 可选数据库，便于用户在个人计算***上处理A扫描和（或）C扫描。
- 便于判读的被检工件横截面视图。
- 锅炉、管道、储物容器的腐蚀图像的清晰显示。
- 采集到的厚度值一目了然。
- 编码TOFD功能，用于无需考虑波幅因素的缺陷定量。
- A扫描显示的颜色可选。
- 抑制模式。
- 无填充模式。
- 峰值锁定模式（始终保持闸门A中带有*大波幅的信号）。
- 闸门阈值穿出（超过闸门阈值的那部分曲线的颜色改变）。
- 60 Hz的A扫描刷新率，带有包络覆盖和闸门内峰值。
所有的校准过程均根据逐步向导进行。
- 声速校准
- 楔块延迟校准
- TOFD校准
- TCG校准
- 编码器校准
- B扫描编码数据成像和储存
- 灰色调调色板，亮度和对比度可调
- 100 MHz A扫描数字化
- TOFD在线和离线校准向导
- 双曲线指针和TOFD定量读数
- 直通波的再次同步
Loading...-
超声模块技术规格 外型尺寸
（宽 x 高 x 厚）244毫米 x 182毫米 x 57毫米
（9.6英寸 x 7.1英寸 x 2.1英寸）重量 1公斤（2.2磅） 接口 LEMO® 00（2个、4个、8个） 脉冲发生器 脉冲发生器数量 2个、4个、8个 脉冲输出 50 V、100 V、200 V、300 V ±10 %
（脉冲宽度可变）脉冲宽度 30 ns～1000 ns±10 %可调，分辨率为2.5 ns 下降时间 小于7 ns 脉冲形状 负方波 输出阻抗 小于7 Ω 接收器 接收器数量 2个、4个、8个 接收器增益范围 0 dB～100 dB，步距为0.1 dB *大输入信号 20 Vp-p（满屏的128%） *小灵敏度 200 µVp-p（满屏的128%） 输入端噪音当量 160 µVp-p（26 µV RMS）（128%） 输入阻抗 50 Ω 输入滤波器
（100%带宽）中心频率：1 MHz（1.5 MHz），
中心频率：2 MHz（2.25 MHz），
中心频率：5 MHz（4 MHz），
中心频率：10 MHz（12 MHz），
中心频率：15 MHz，
中心频率：20 MHz；
0.25 MHz～2.5 MHz，2 MHz～25 MHz BB系统带宽 0.25 MHz～32 MHz（-3dB） 检波 全波、正半波、负半波 模式 PE（脉冲回波法）、PC（一发一收法）、TT（穿透法）。在PC模式下，脉冲发生器的*多数量为通道数量的一半。 平滑 数字式 DAC 点数 16 DAC范围 高达40 dB *大增益斜率 20 dB/µs 数据采集 A扫描采集频率 每秒6000个A扫描（512点A扫描） *大脉冲速率 单通道12 kHz（C扫描） 数据处理 实时平均次数 2、4、8、16 闸门 数量 3个闸门：I（同步），A和B（测量） 同步 闸门I、A、B相对于主脉冲；闸门A和B相对于闸门I（后同步） 数据存储 A扫描记录（TOFD） 每秒6000个A扫描（512点A扫描）
（每秒3 MB传输率）C扫描类型数据记录 12000（A1、A2、A3、T1、T2、T3）（3个闸门）
12 kHz
（低频，用于腐蚀成像）数据显示 刷新率 60 Hz 数据同步 时间同步 1 Hz～12 kHz 编码器同步 单轴或双轴，分成1～65536步 报警器 数量 3个 条件 闸门的任意逻辑组合 信号 闸门A或B的波幅或TOF
-
-
