EPOCH XT全功能
超声探伤仪【奥林巴斯EPOCH XT】

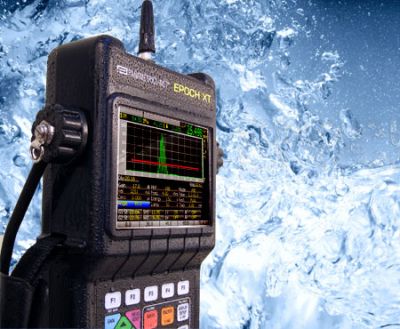

EPOCH™ XT超声探伤仪的设计目的是要提高检测的灵活性以及加强仪器在恶劣环境下的适用性。该款探伤仪集多种强化的探伤能力和测量功能于一体，配有明亮的彩色液晶显示屏，可灵活选择电池类型，具有强大的数据管理功能，并配有多种软件功能。其***体小巧而坚固，其密封性外壳的设计符合IP67防护等级的要求。
特色
-
符合EN 12668-1标准。
-
通过了在爆炸性气体中使用，以及防振、防撞击的测试。
-
密封外壳，符合IP67要求，可在严酷的环境下工作。
-
动态DAC/TVG标准：
-
动态DAC曲线；
-
可定制报警级别；
-
满足ASME和JIS要求；
-
TVG表可允许进行完全自定义的TVG设置。
-
多种电池选择：锂离子电池、镍氢电池或C型电池。
-
USB主***接口，用于直接打印及将数据保存到USB驱动器。
-
USB用户接口，用于与计算***通讯。
-
"Perfect Square™ 技术"：电子控制脉冲的上升沿和下降沿，可*大限度地优化探头性能和提高近表面分辨率。
-
PRF可调，范围为10 Hz～1 kHz，增量为10 Hz。所有测量值可通过"单扫"获得。
-
功能强大的字母数字数据记录器：可在***设置腐蚀测厚仪的文件类型。
-
简单的增量文件。
-
彩色液晶显示屏。
-
重量轻：2.1公斤。
汇集了实用测量功能
EPOCH XT汇集了许多标准的测量功能，其中包括一个可调方波脉冲发生器、可选窄带和宽带数字滤波器、增益范围为0 dB～110 dB、峰值记忆和峰值保持、可调PRF、0.01毫米（0.001英寸）的测量分辨率，以及两个带可编程报警的闸门。此外，仪器还配有许多标准的和作为选项的特殊应用软件功能：动态DAC/TVG曲线（距离波幅校正/时变增益）、在***DGS/AVG曲线、AWS D1.1和D1.5、手动或编码B扫描、曲面校正，以及GageView Pro接口程序。
-
操作人员通过使用PerfectSquare™技术的标准可调方波脉冲发生器，可以调节脉冲宽度，*大程度的发挥探头的性能。
-
标准数字接收器滤波：宽带、多种窄带设置及高通设置。
-
5个测量显示，可完全由用户定制，以满足检测需求。为每个显示框任意选择闸门1或闸门2。
-
波幅测量分辨率为满屏高的0.25%。
-
波幅测量范围为满屏高度的0%～110%。
-
闸门测量模式：厚度测量应用的峰值、边沿和首峰模式。
-
测量率可调：在实时屏幕上，10 Hz～1 kHz，增量为10 Hz。
-
所有整流模式下的峰值记忆和峰值保持功能。峰值保持功能还在射频模式下使用。
-
新栅格显示模式：
-
标准1～10格
-
声程
-
用于角度声束检测的跨度模式
-
可选100%或110%垂直显示
-
每个闸门的跨度指示器和测量模式指示器。
-
每个闸门的报警指示器。
直接访问小键盘
-
合理的以色彩区分功能的按键布局。
-
直接访问仪器的主要设置参数。
-
直接输入字母数字符号。
-
5个自定义功能键，可快速选择预设值。
-
配有英语、日语、中文或国际符号。
多种电池选项
EPOCH XT提供三种可长时间供电的电池选择。
-
内置可充电电池：镍氢、锂离子、碱性C型电池
-
可选外部"智能"型电池充电器
在恶劣环境中工作的能力
坚固的EPOCH™ XT的设计符合IP 67的要求。该仪器可在海上或沙漠中的各种严酷的现场环境中工作。
-
设计符合IP67标准的环境密封要求。
-
可在美军标准MIL-STD-810F程序1和国家防火协会规范NFPA 70E 500节1级2分段D组规定的爆炸气体环境中应用。
-
通过了IEC 60068-2-27， 60 g，6 µs H.S.的防撞击测试，3轴，共18轴。
-
通过了IEC 60068-2-6的振动（正弦振动）测试，0.03英寸DA或2克为50 Hz～150 Hz，20个扫查周期。
-
工作温度范围宽泛：
-
锂离子电池：-20°C～50°C
-
镍氢电池：0°C～50°C
-
碱性电池：-10°C～50°C
-
充电温度：0°C～40°C
-
电池存储温度：0°C～50°C
-
手带可按左手或右手操作习惯安装固定。
-
简单易用的可折叠或拆卸的涂胶管状支架。
-
安装在仪器上的D型环坚固耐用，便于将仪器吊挂在胸前使用。
-
密封的电池盒，不需工具即可更换电池。
-
密封的输入/输出口，用于连接交流电源适配器以及连接USB。
强大的文档和数据管理能力
GageView Pro
可选GageView™ Pro接口程序帮助管理和格式化所存储的检测数据。数据可被打印输出或被方便地拷贝粘贴到文档处理文件和电子表格中，以备进一步编辑报告之用。GageView Pro接口程序还可以生成用户定制的ID标识字符串的数据库，以便上传到EPOCH XT仪器。新功能包括可在PC***上实时显示EPOCH XT屏幕视图的远程显示功能、实时屏幕捕捉模式、数据库备份/恢复、多视图窗口。接口程序与EPOCH 4、4B、4PLUS、LT和XT完全兼容。
-
可将在EPOCH仪器中存储的厚度或波幅读数导出到Microsoft® Excel®、Word或相似的程序中。
-
可生成、格式化和管理检测数据库。
-
使用远程显示功能可在PC***上实时察看仪器视图。
-
导入实时屏幕捕获。
-
在Epoch和PC***之间导入和导出设置。
-
可生成用户定制的DGS探头库。
-
可升级EPOCH操作软件。
硬件输入/输出端口选项
-
可选的16针硬件输入/输出端口
-
可提供16针输入/输出缆线
-
PN：EPXT-C-16HW-6（6英尺）
-
PN：EPXT-C-16HW-20（20英尺）
数据记录器和文档
EPOCH XT的精密数据记录器的设计宗旨是在为诸多缺陷检测和厚度测量应用提供大量功能的同时，简化操作过程。EPOCH XT仪器将EPOCH 4系列和Panametrics®腐蚀测厚仪的技术综合为一体，可充分满足用户的缺陷检测及厚度测量的应用需求。
为满足用户需要，备有以下文件类型：
-
增量型
-
顺序型
-
2-D和2-D EPRI型
-
2-D用户定制点型
-
3-D型
-
锅炉型
EPOCH XT的技术规格
|
一般规格 |
|
符合EN12668-1标准 |
|
重量：2.1公斤，包括锂离子电池 |
|
外型尺寸（高 x 宽 x 厚）：277毫米 x 150毫米 x 51毫米（小键盘部分），71毫米（显示屏部分） |
|
小键盘：英文、国际符号、日语或中文 |
|
语言：英语、西班牙语、法语、德语、意大利语、日语、中文、俄语、朝鲜语、挪威语、瑞典语 |
|
探头接口：BNC接口或者No. 1 LEMO®接口 |
|
电池：锂离子、镍氢电池、碱性C型电池 |
|
电池工作时间：锂离子：9～10小时,镍氢：5小时；C型电池：1～2小时 |
|
电源要求：AC主电源：100 VAC～120 VAC、200 VAC～240 VAC，50 Hz～60 Hz |
|
环境等级 |
|
IP67：设计符合环境侵入保护评级的要求。 |
|
爆炸性气体测试：可在美军标准MIL-STD-810F程序1和美国国家防火协会规范NFPA 70E 500节的1级2分段D组规定的爆炸气体环境中应用。 |
|
防撞击测试：通过了IEC 60068-2-27，60 g，6 µs H.S.，3轴，共18轴。 |
|
防振动测试：通过了IEC 60068-2-6的振动（正弦振动）测试，0.03英寸DA或2克为50 Hz～150 Hz，20个扫查周期。 |
|
显示屏 |
|
彩色液晶显示屏：60 Hz刷新率，用户可选颜色和亮度，分屏和全屏显示模式。 |
|
显示屏尺寸（宽 x 高）：320像素 x 240像素，彩色101毫米（4英寸） x 75毫米（3英寸） |
|
基线中断模式：在全波模式下，射频波形上的零穿出点都显示为零点。 |
|
波幅栅格模式：100%或者110%波幅显示 |
|
时基栅格模式：标准0～10格，声程模式将声程范围分成5个相等的分区；跨度模式将声程跨距显示为栅格线。 |
|
脉冲发生器 |
|
可调方波脉冲发生器 |
|
PRF：在10 Hz～1 kHz范围内，用户可选或自动设定。 |
|
能量设置：50 V～475 V，增量为25 V。 |
|
脉冲宽度：25 ns～5000 ns可调。（0.1 MHz），使用PerfectSquare™技术。 |
|
阻尼：50 Ω、63 Ω、150 Ω、400 Ω |
|
接收器 |
|
增益：0～110 dB，两个用户定义的增益步距的调整和预置在功能键之上。 |
|
仪器总带宽：0.2 MHz～26.5 MHz，-3 dB处。 |
数字滤波器设置：
0.2 MHz～10.0MHz
2.0 MHz～21.5MHz
0.2 MHz～1.2MHz
5.0 MHz～15.0MHz
0.5 MHz～4.0MHz
8.0 MHz～26.5MHz
1.5 MHz～8.5MHz |
|
检波：全波、正半波、负半波、射频波 |
|
系统线性：水平：±0.5% FSW，垂直：0.25% FSH，放大器精度为±1 dB。 |
|
抑制：0%～80%满屏高，带有可视报警。 |
|
校准 |
|
声速和零位偏移的自动距离校准 |
|
检测模式：脉冲回波、双晶或穿透。 |
|
单位：毫米、英寸、微秒。 |
|
范围：1.86毫米～13400毫米。 |
|
声速：（635米/秒～15240米/秒)。 |
|
零位偏移：0 µs～4950 µs。 |
|
显示延迟：-59毫米～12700毫米。 |
|
折射角度：10°～85°，分辨率为0.1°。 |
|
测量 |
|
类型：闸门1和闸门2中的厚度、声程、投影、深度、波幅及传播时间。 |
|
回波到回波：标准。 |
|
5个测量显示位置：用户可从两个闸门的任何一个选择多达5个测量值，并将它们显示在实时屏幕上。 |
|
DAC/TVG标准：可捕捉的点多达50个， ASME、ASME III、JIS、80%～20%、自定义DAC及TVG表。110 dB动态范围，100 dB/µs调节，全增益、范围和设置过程中的延迟调整，视图可在DAC和TVG间切换。 |
|
自定义DAC，在+24 dB～-24 dB范围内*多有6条报警曲线。 |
|
TVG表格设置，用于高级时变增益应用。也可从DGS/AVG图形生成TVG设置。 |
|
波幅测量：0%～110%满屏高，分辨率为0.25%。 |
|
闸门 |
|
两个完全独立的闸门，用于测量回波高度和传播时间。 |
|
闸门起点：在全部显示范围内可变。 |
|
闸门宽度：在从闸门起点到显示范围的终点内可变。 |
|
闸门高度：在2%～95%满屏高范围内可变。 |
|
报警：正、负阈值；闸门1和闸门2的*小深度。 |
|
放大：显示范围为闸门1的宽度。 |
|
仪器输入/输出 |
|
USB用户端口：用于与GageView Pro通讯。 |
|
USB主***端口：可将数据直接传输到任何与PCL5兼容的激光或喷墨打印***上，还可将数据传输到USB驱动器的存储装置中。 |
|
LEMO®硬件输入/输出端口（可选）：报警输出、触发器输入/输出、编码器接口 |
|
数据存储 |
|
可存储多达10000个带有波形、测量值及设置参数的标识码。 |
担保
一年有限保修。
标准配件
EPOCH XT仪器的基本附件包括：
EP-MCA：交流电适配器
EPXT-TC：储运箱
EPXT-MAN：仪器操作手册
EPXT-HS：双向手腕带
EPXT-PS：带橡胶保护层的不锈钢管支架
EPXT-BAT-L：锂离子电池
EPXT-BAT-N：镍氢电池
探头接口盖
选购配件
EPXT-EC：外接智能型电池充电器
EP4/CH：胸挂带
EPXT-RPC：橡胶保护壳（黑色）
EPXT-RPC-W：橡胶保护壳（白色）
EPXT-DP：透明屏幕保护膜（10个）
EPXT-C-16HW-6：16针硬件输入/输出电缆，附带连接示意图
EPXT-HWIO-B，L：硬件输入/输出选项
EPXT-EW：延长一年担保期限
EPXT-C-VGA-6：VGA缆线
软件选项
DGS/AVG：PN：EPXT-DGS-AVG
AWS D1.1 & D1.5：PN：EPXT-AWS
B扫描：PN：EPXT-BSCAN、EPXT-BSCAN-KIT-XX
浮动闸门：PN：EPXT-FG
高级滤波器：PN：EPXT-FILTERS
GAGEVIEW PRO软件：PN：GAGEVIEWPRO-KIT-USB
