EPOCH1000iR相控阵探伤仪

EPOCH1000iR相控阵探伤仪-奥林巴斯EPOCH1000iR
EPOCH 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPOCH 1000、1000iR及1000i仪器的新型***身结构横宽竖窄，配有全VGA显示屏和用于参数调节的飞梭旋钮和浏览箭头键区，且完全符合EN12668-1标准。EPOCH 1000系列的高级常规超声性能在EPOCH 1000i 中得到了加强，因为EPOCH 1000i仪器内置有相控阵成像功能。

主要特性

配有相控阵成像套装功能
符合EN12668-1标准
37个数字式接收器滤波器选项
6 kHz脉冲重复频率，用于高速扫查
编码或时基C扫描选项
自动相控阵探头识别功能
直观的楔块延迟和灵敏度校准，针对所有聚焦法则
可编程模拟/报警输出
符合IP66环境评级标准
横宽竖窄的仪器面板设计，可利用浏览键区和飞梭旋钮对参数进行调节
数字式高动态范围接收器
阳光下可读的全VGA显示
ClearWave视觉增强软件包，用于常规A扫描解读
SureView显示功能
参考光标和测量光标
标准动态DAC/TVG
标准***载DGS/AVG

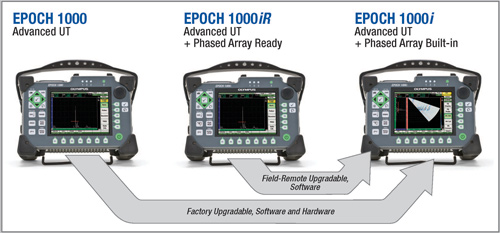

三种仪器配置水平，满足多种检测需要

EPOCH 1000
高级UT

EPOCH 1000是一款高级常规超声探伤仪，可在授权的Olympus服务中心为其升级，使其具有相控阵成像功能。

EPOCH 1000iR
高级UT + 相控阵（如选购，可即刻使用）

EPOCH 1000iR具有与EPOCH 1000相同的超声缺陷探测性能，并可以远程激活的方式在工作现场被轻松升级为带有相控阵功能的仪器。

EPOCH 1000i
高级UT + 内置相控阵功能

EPOCH 1000i的标准配置不仅具有与 EPOCH 1000相同的高级超声探伤性能，而且还配备了内置的相控阵成像功能包。

一般技术规格
外型尺寸（宽 x 高 x 厚）	252 mm x 177 mm x 107 mm
重量	3.67公斤，包括锂离子电池。
键区	英文、国际符号、日语、中文
语言	英语、西班牙语、法语、德语、日语、汉语、俄语、意大利语、波兰语
探头接口	BNC接口，或No. 1 LEMO接口
数据存储	***载多达10,000个带波形的ID编码，标准4 GB闪存卡（可插拔）
电池类型	单个锂离子电池，可充电，标准型
电池工作时间	8小时（常规UT模式）；7小时（相控阵模式）
电源要求	AC主电源：100 VAC～120 VAC、200 VAC～240 VAC，50 Hz～60 Hz
待***状态	待***时间在15分钟到120分钟之间可调，可节省50 %的电池耗电量。
显示器类型	全VGA（640 x 480像素）透反彩色LCD显示，更新速率为60 Hz。
显示屏尺寸（宽 x 高，对角线）	132.5 mm x 99.4 mm，165.1 mm

输入/输出
USB接口	1个USB客户端口，3个USB主***端口
RS-232	有
视频输出	VGA输出标准
模拟输出	4个模拟输出，可选1V/10V全标度、*大4 mA
报警输出	6个报警输出，5V TTL，10 mA
触发器I/O	触发器输入为5V TTL；触发器输出为5 V TTL，10 mA
编码器输入	双轴编码器线（正交）

环境评级
IP评级	设计符合IP66要求。
爆炸性气氛	通过美军标准MIL-STD-810F方法511.4程序1中规定的测试。爆炸性气氛为NFPA 70，500节I级2分段D组中定义的气氛。
防撞击测试	通过IEC 600689-2-27的防撞击测试，60 g，6 μs半正弦，共18轴。
防振动测试	通过了IEC 60068-2-6的正弦振动测试，5 Hz～150 Hz，2 g的位移振幅，20个振动周期。
工作温度	-10° C～50° C
电池存储温度	-20° C～60° C
电池充电温度	0° C ～40° C

EPOCH 1000i相控阵技术规格
聚焦法则	61个
物理探头	64个晶片
虚拟探头	16个晶片
视频滤波	关闭、低、高
显示模式	A扫描、S扫描、线性扫描、C扫描、带图像的A扫描
图像更新速率	所有A扫描的更新速率为60 Hz；所有图像的更新速率为20 Hz。

脉冲发生器
	EPOCH 1000、EPOCH 1000iR 、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
脉冲发生器类型	可调方波
PRF	5 Hz～6000 Hz，增量为5 Hz。	手动可调。*大为1520 Hz。
能量设置	50 V～475 V，增量为25 V。	40 V或80 V
脉冲宽度	25 ns～5000 ns（0.1MHz）范围内可调，利用PerfectSquare技术。	40 ns～1000 ns可调，利用PerfectSquare技术。
阻尼	50、100、200、400 Ω	不适用
脉冲发生器延迟	不适用	0～10 µs，分辨率为2.5 ns。

接收器
	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
增益	0 dB～110 dB	0 dB～80 dB
*大输入信号	20 Vp-p	每个通道为250 mVp-p。
接收器输入阻抗	400 Ω ± 5%	50 Ω ± 10%
接收器带宽	0.2～26.5 MHz，-3 dB	0.5～12.5 MHz，-3 dB
接收器延迟	不适用	0～10 µs，分辨率为2.5 ns。
数字滤波器设置	标准滤波器设置（通过EN12668-1测试，并符合EN12668-1要求）：7个滤波器；高级滤波器设置（未经EN12668-1测试）：30个滤波器。	6个滤波器
检波	全波、正半波、负半波、射频波
抑制	0%～80%满屏高，带有可视警告。
波幅测量	0%~110%满屏高，分辨率为0.25%。
测量速率	在所有模式下，相当于PRF。

校准
	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
自动校准	• 声速、零位偏移 • 垂直声束（*个底面回波，或回波到回波） • 角度声束（声程或者深度）	• 声速、零位偏移、灵敏度 • 声程或深度（零位偏移）
检测模式	脉冲回波、双晶或穿透	脉冲回波
单位	毫米、英寸、微秒
范围	3.33 mm～26,806 mm，钢中纵波声速。	61个聚焦法则，3.33 mm～390.9.5 mm，在5900个m/s
声速	635 m/s～15240 m/s
零位偏移	0 µs～750 µs	不适用
显示延迟	-59 mm～25,400 mm	0到*大范围
折射角度	0°～85°，增量为0.1°。	61个角度聚焦法则，增量为0.5°、1.0°、1.5°或2.0°，在-80°～+80°范围内可调。

闸门
	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
测量闸门	2个完全独立的闸门，用于波幅和渡越时间的测量。
测量模式	声程	声程、深度
界面闸门	可选，带有闸门1和闸门２跟踪	不适用
闸门起点	在整个显示范围内可变。
闸门宽度	在从闸门起点到显示范围的终点区域内可变。
闸门高度	在2%～95%满屏高范围内可变。
报警	• 正阈值和负阈值 • *小深度	• 正阈值和负阈值（针对所选聚焦法则） • *小深度（针对所选聚焦法则）
参考光标	2个用于Ａ扫描的参考光标	2个用于Ａ扫描的参考光标；４个用于图像的参考光标

测量
	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
显示的测量值	6个位置（手动或自动选择）
闸门1	厚度、声程、投射、深度、波幅、渡越时间、小/大深度、小/大波幅
闸门2	与闸门1相同
界面（IF）闸门（可选）	厚度	不适用
回波到回波	标准。在闸门2-1、闸门2-IF、闸门1-IF之间选择。
其它测量	DGS/AVG的上冲值（dB）、DGS/AVG的ERS（等效反射体大小）、AWS D1.1/D1.5定级（D值）、抑制值
DAC/TVG	标准
DAC点	多达50个点，110 dB动态范围	多达20个点，40 dB动态范围
特殊DAC模式	20 %～80 % DAC、自定义DAC（多达6条曲线）	不适用
TVG表	多达50个点，110 dB动态范围，在所有PRF设置下都与IF闸门兼容。	多达20个点，40 dB动态范围
曲面校正	标准。角度声束测量中，对管材或棒材的外径校正。
